近日，美国专利商标局正式公布了苹果公司新获得的 55 项专利。其中，有一项专利与苹果 Vision Pro 冷却系统相关。

　　在苹果 WWDC23 主题演讲中，技术开发集团副总裁 Mike Rockwell 表示：“处理来自这些传感器的所有信息，同时提供超高分辨率体验，需要一个具有强大持续计算能力的系统。它还必须保持低温和安静。”Rockwell 透露了 Vision Pro 的双处理器设置。

　　苹果专利指出，头戴式设备，如头戴式显示器、护目镜、智能眼镜、平视显示器等，可以执行一系列由可穿戴设备随附的组件（例如传感器、电路和其他硬件）管理的功能。头戴式设备可以提供身临其境或其他自然的用户体验，因此用户可以轻松地专注于享受体验，而不会被头戴式设备的机制分散注意力。

　　头戴式设备的组件在运行过程中会产生热量。长时间过热会损坏头戴式设备的组件，并给用户带来不适。可以通过多种方式减轻热量，包括使用集成到头戴式设备中的主动机制（例如风扇）。

　　然而，主动冷却机制（如空气推进装置）的运行会产生噪音和振动，可能会干扰用户对头戴式设备的使用体验。

　　特别是，头戴式设备安装在用户的头部，并且在使用时靠近用户的耳朵。在这一点上，需要减少噪音和振动，以便用户不会被干扰。此外，需要提高头戴式设备组件的效率，以最大限度地降低运行期间的功率要求。此外，需要减小头戴式设备组件的尺寸和重量，以便使整个系统的尺寸和重量最小化，从而允许用户更舒适地佩戴和操作头戴式设备。

　　该专利中介绍的系统侧重于提供一种冷却模块，该模块可有效管理热量，同时最大限度地减少噪音、振动、泄漏、功耗、尺寸和重量。

　　为了散热，带有风扇的冷却模块可通过头戴式设备内的腔体移动空气。集成散热器可以通过将热量从发热组件吸入腔室来提供散热性能。

　　集成散热器可以包括一个底板，该底板限定了风扇叶片所在腔室的一部分。集成散热器还可以包括在腔室和出口之间的散热片。散热片可以与底板集成，以最大限度地提高散热，并减少不同部件之间的接口数量。

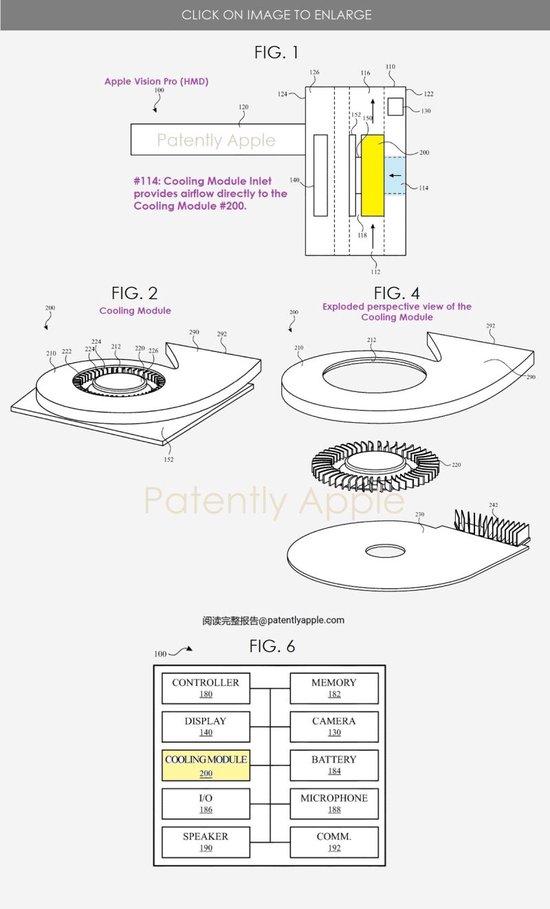

　　苹果专利图 1 显示了带有集成冷却模块和冷却模块入口的 HMD（Apple Vision Pro）；图 2 示出了用于头戴式设备冷却模块的透视图；图 4 示出了冷却模块的分解透视图；图 6 展示了带有 #200 所述冷却模块的头戴式设备的框图。
